1 項目需求

　　據悉，此次10kV預制艙項目有五臺預制艙，每臺預制艙中設有高壓柜、低壓柜若干臺。項目需配置溫濕度傳感器，紅外、煙感、水浸等傳感器，通過智慧配電站房輔助監控系統集中采集監控管理，達到數據集中管理、分析處理的功能，具體功能需求如下：

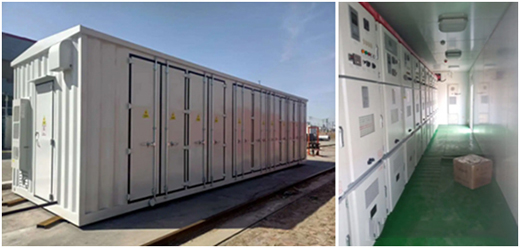

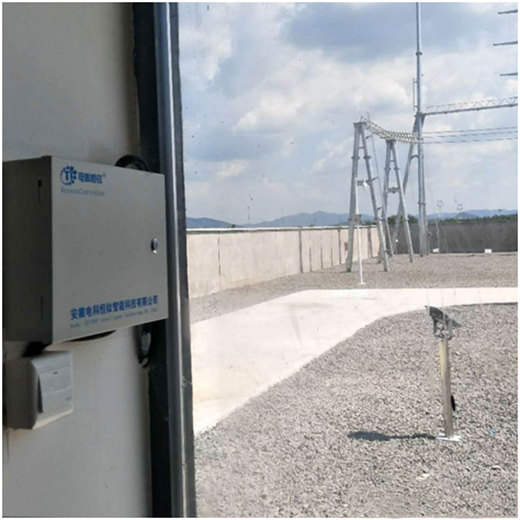

　　10kV預制艙項目

　　1)針對每一條電纜溝進出線處，需要配置水浸傳感器，實時監測電纜溝內的水位情況;

　　2)每個預制艙配置溫濕度傳感器，采集環境溫濕度數據并上傳至系統;

　　3)每個預制艙配置適量的煙霧傳感器、明火探測器來監測環境狀態，狀態信息采集到系統，并在人機界面實時刷新;

　　4)每個預制艙門口安裝紅外雙鑒探測器，采用紅外和微波雙重檢測，防止誤報漏報;

　　5)每個預制艙安裝一套指紋鎖門禁控制器;

　　6)多用戶權限管理，便于分級操作;

　　7)一個預制艙配置一個智慧配電站房輔助監控系統壁掛箱，進行數據狀態的采集顯示、事件告警、曲線查詢等操作。

　　2 智慧配電站房輔助監控系統方案配置

　　根據項目要求和項目提供的平面布置圖，可知每個預制艙分為高壓、低壓兩部分。一個預制艙配置兩個溫濕度傳感器、兩個水浸傳感器、四個煙感傳感器、兩個紅外傳感器、兩個明火傳感器和一套門禁設備，將溫濕度實時數據、水浸狀態、煙感狀態、紅外狀態和明火狀態等數據上傳至智慧配電站房輔助監控系統壁掛箱，實現對該預制艙的控制和管理，為電氣設備安全穩定的運行提供了保障。

　　1)溫濕度傳感器：實時監測配電室內的溫濕度數據，防止室內溫濕度過高而造成的設備損壞故障。溫濕度偏高會導致電子元件的性能降低，使用壽命縮短，降低絕緣性能，高溫還會造成配電室服務器異常宕機的情況。

　　2)水浸傳感器：能夠進行漏水監測、報警。尤其是夏天雨季時，有效避免出現漏水現象，防止給機房帶來不可估量的損失。

　　3)紅外傳感器：具有紅外線人體感應，當任何人進入預制艙配(一鍵布防/撤防)，系統將立即報警，并將報警信號傳輸?shù)竭h程監控中心。

　　4)煙感傳感器：煙感傳感器用于火災安全監測，防火防高溫，探測火災發生時產生的煙霧。經相關數據表明，安裝煙感傳感器能避免90%火災事故。

　　5)HT500變配電輔助監控裝置：數據采集并上傳至環境監測平臺，支持RS485、以太網、GPRS等多種數據傳輸方式。同時具有斷電數據儲存，供電恢復后，數據上傳的功能。

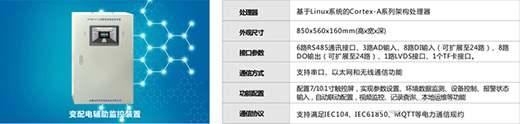

　　HT500變配電輔助監控裝置

　　3 智慧配電站房輔助監控系統現場安裝

　　溫濕度傳感器75平米以配2個;安裝在配電柜運行區的背面或側面，據地1m左右，盡量避開空調出風口;

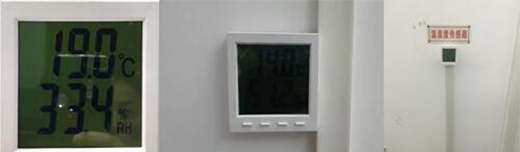

　　溫濕度傳感器

　　水浸傳感器在變電站電纜溝進出線的地方各配1只，探針距溝底1-5cm，檢測器在蓋板下5cm處，如果是地下變電站，則傳感器裝在進口墻壁上，探針距地面1-5cm，檢測器距地面1m以上;

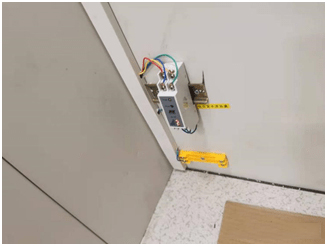

　　水浸傳感器

　　煙霧探測器是吸頂安裝，一般裝在柜子上方，每排10面柜子左右的話配3個左右;

　　煙霧探測器

　　門禁系統包含門禁控制器、讀卡器、磁力鎖、開門按鈕，讀卡器安裝在門外，距離地面1.2-1.4m處;開門按鈕安裝于門內距離地面1.2-1.4m處;磁力鎖一般安裝于門框中間位置;

　　門禁系統

　　紅外雙鑒探測器在門口配置1只，安裝于門內側的墻壁上，距離地面高度2m左右;

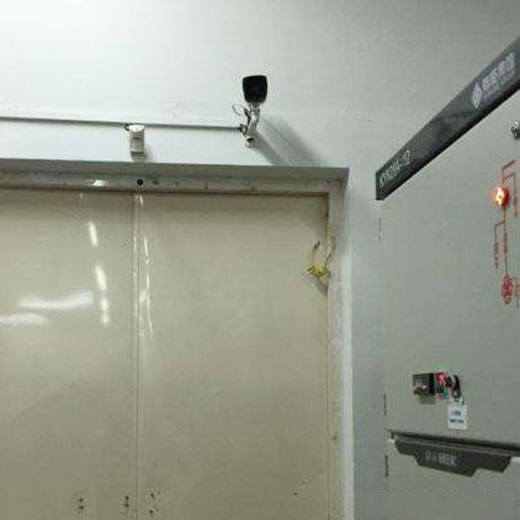

　　紅外雙鑒探測器

　　監控系統屏一般每個配電房配置一面，按國網標準，門軸在左側，安裝在高壓柜、直流屏或自動化終端旁，并與其保持同一高度。

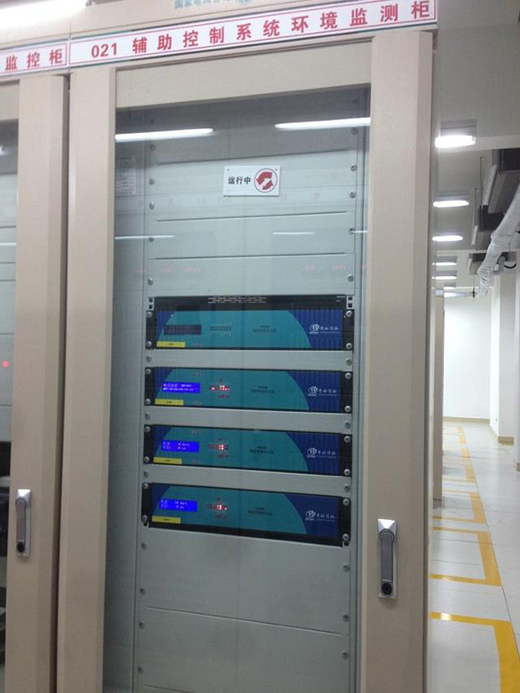

　　監控系統屏
