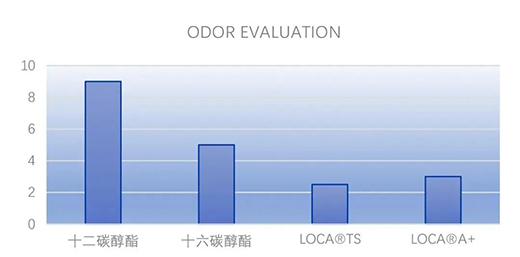

‘凈味’已經(jīng)成了藝術(shù)涂料的標(biāo)配特性，為了讓消費(fèi)者享受藝術(shù)涂料帶來的視覺盛宴的同時(shí)，又能提升家居舒適度，藝術(shù)涂料對原材料的氣味要求極其嚴(yán)苛，而對涂料氣味控制，主要在乎原材料的氣味、涂料罐內(nèi)氣味、干燥過程室內(nèi)氣味、板面殘留氣味。成膜助劑作為涂料的重要組分之一，也有一定的氣味貢獻(xiàn)。以下是常用成膜助劑的氣味測評結(jié)果：

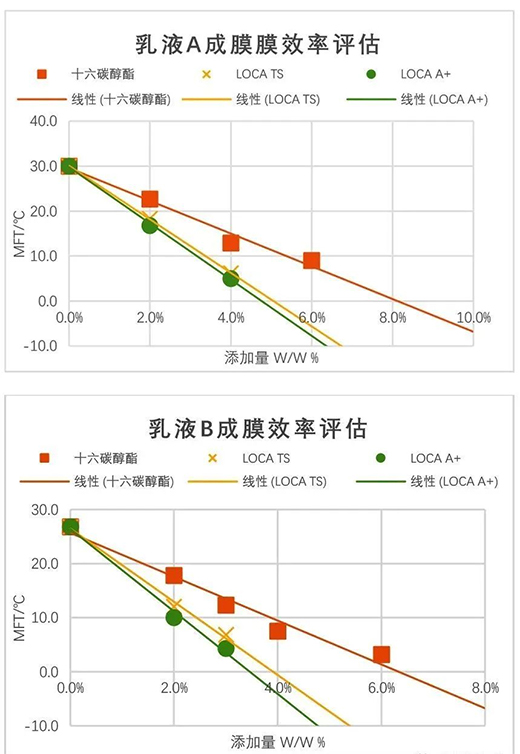

　　測試方法：人工嗅辨-將100g樣品放置于200ml標(biāo)準(zhǔn)容器中，每批樣品總數(shù)建議不超過5個(gè)，請10~15位氣味測評者依次對樣品進(jìn)行嗅辨測試，并根據(jù)樣品氣味強(qiáng)弱對其進(jìn)行1~10級的打分，分?jǐn)?shù)越高，氣味越大。一、成膜效率測評

　　二、成膜助劑延長漆膜開放時(shí)間藝術(shù)涂料的施工也區(qū)別于普通乳膠漆，由于施工工藝比較講究，中間涉及造型或收光等過程，施工時(shí)間較長，干燥太快，可能會(huì)導(dǎo)致一些薄漿類的產(chǎn)品流搭接處容易產(chǎn)生接痕，所以對漆膜的開放時(shí)間有更高的要求。本次實(shí)驗(yàn)選取了乳液含量不同的兩個(gè)配方進(jìn)行了開放時(shí)間測試，成膜助劑添加量參考成膜效率測試結(jié)果進(jìn)行適量添加，采用劃×法經(jīng)行漆膜開放時(shí)間測試。

　　注：參考生興行化學(xué)內(nèi)部測試方法-劃X法

　　測試結(jié)果表明，由于LOCA?A+揮發(fā)速率較慢，可一定程度上延長漆膜的開放時(shí)間。

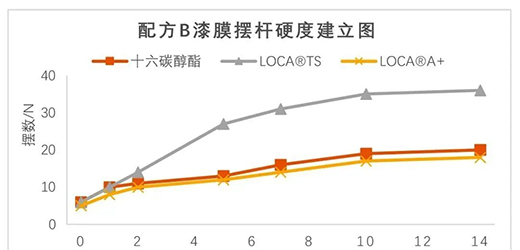

　　三、成膜助劑對硬度建立的影響藝術(shù)涂料的功能性也是消費(fèi)者關(guān)注的重點(diǎn)之一，其中高硬度和抗劃傷等功能是某些品類所具備的。乳液含量高的漆膜對硬度建立要求更高，因此選用配方B測評成膜助劑對漆膜的硬度的影響，測試結(jié)果如下：

　　注：參考GB/T 1730-93測試方法

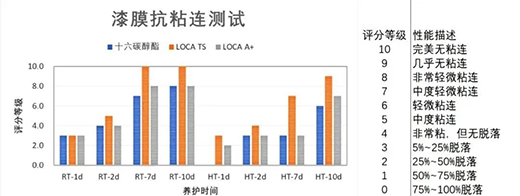

　　四、成膜助劑對抗回粘的影響優(yōu)異的藝術(shù)涂料產(chǎn)品不但具有藝術(shù)效果，并兼具‘潔凈’效果，具有耐沾污、易清洗、耐擦耐洗等功能。涂料配方隨著乳液含量的增加，其對抗回粘要求也隨之提升，漆膜回粘同時(shí)會(huì)影響其耐污漬等功能。本次測試選取配方B，參考ASTM D4946測試方法，對其抗粘連性能進(jìn)行相關(guān)測試;

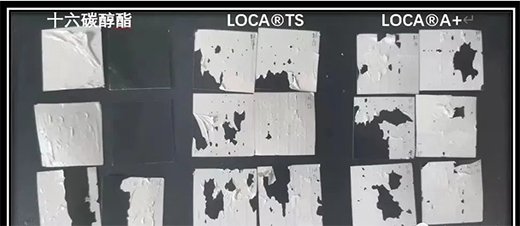

　　注：樣板標(biāo)準(zhǔn)條件下養(yǎng)護(hù)1天，面對面疊放，放入50℃烘箱，500g砝碼按壓存放30分鐘，冷卻30分鐘，揭開評級;

　　注：HT-50℃疊加測試，500g砝碼按壓30分鐘;RT-樣板室溫疊加測試，500g砝碼按壓1小時(shí);

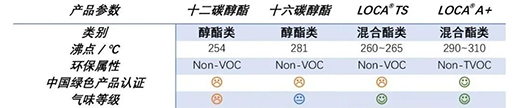

　　成膜助劑的產(chǎn)品特性

　　結(jié)論

　　綜上所述，通過對成膜助劑的氣味評估、成膜效率測試，以及成膜助劑對漆膜開放時(shí)間、硬度建立、抗粘連等性能的測試，實(shí)驗(yàn)結(jié)果表明，LOCA?TS和LOCA?A+的成膜效率較高，也可一定程度上延長漆膜的開放時(shí)間，但由于LOCA?A+的揮發(fā)速率較慢，在硬度建立和粘連性上，LOCA?TS相對表現(xiàn)更為優(yōu)異，適用于藝術(shù)涂料對產(chǎn)品低氣味高性能的綜合要求。

　　LOCA?A+由于具有非TVOC的環(huán)保屬性，滿足法國A+和中國綠色產(chǎn)品對涂料低釋放的認(rèn)證要求，可進(jìn)一步提升涂料的環(huán)保等級，打造綠色家居空間。
