據悉空氣能熱水器自問世以來，以其節能、高效、安全的特點迅速占領著熱水器市場，并將成為未來熱水器的發展方向。空氣能熱水器的穩定、可靠運行離不開恒溫控制系統的控制和調節。恒溫控制系統是空氣能熱水器的大腦和中樞神經。它的響應速度、精確性、穩定性、智能性是當前空氣能熱水器恒溫控制系統研究的重點。

　　空氣能熱水器是空氣源熱泵的典型應用，它是利用空氣源熱泵來加熱生活熱水?？諝饽軣崴饕话阌烧舭l(fā)器、壓縮機、冷凝器和節流部件(膨脹閥)四大主要部件，以及干燥過濾器、風機、智能控制器、連接管路等輔助部件組成?？諝饽軣崴飨到y(tǒng)結構圖如圖2.2所示。

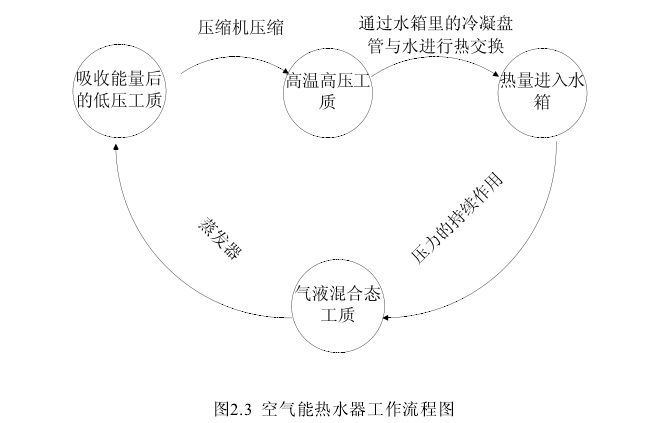

　　空氣能熱水器采用逆卡諾循環原理，利用工質(氟利昂)在系統中循環不斷的狀態變化，吸收空氣中的熱源，并與冷水進行熱交換，實現持續供應熱水的目的。工質(氟利昂)的循環共有四個基本過程:即壓縮機的壓縮升壓過程、冷凝器的液化放熱過程、節流閥的節流膨脹過程、蒸發器的蒸發吸熱過程。其工作流程為:蒸發器中的低溫低壓工質(氟利昂)，在空氣中熱能的作用下發生氣化，氣化后的工質(氟利昂)經過壓縮機升壓，變?yōu)楦邷馗邏旱墓べ|(zhì)(氟利昂)，再進入到沉浸在水箱中的冷凝盤管。冷凝管道中的高溫高壓工質(氟利昂)發生液化，并釋放出大量的能量，水箱中的冷水在吸收大量的能量后溫度不斷升高，之后高壓的工質(氟利昂)進入節流膨脹閥等節流部件。經過節流處理后，高壓的工質(氟利昂)變?yōu)榈蜏氐蛪旱臍庖夯旌蠎B(tài)混合物，在風機的作用下進入到蒸發器中繼續下一個循環。通過不斷的循環過程，冷水的水溫逐漸上升，并最終達到熱水器設定的出水溫度。其工作流程圖如圖2.3所示。
